正确的额定电流、额定电压、电路大小、接合力、线规才华、结构、端接办法和安全特征，例如正向确定、彻底独立的触点、极性和代理商资历等要求得到满意，那么简而言之便是您找到了完美的防水接插件。
首要，了解端子具有三个首要部分：插接区、过渡区和压接区(见下图）这有助于我们理解。望文生义，插接区是端子与另一半联接端子插接的部分。该部分由防水接插件规划师规划为与对接端子接合，并以必定的办法作业。假定压接进程中接合部变形，将会下降防水接插件的功用。
过渡区相同规划为在压接进程中不受影响。假定您改变了弹性片或端子止口的方位，相同将影响防水接插件的功用。
压接区是仅有规划遭到压接工艺影响的部分。运用防水接插件制造商引荐的端接设备，夹紧压接区，然后强健地与线缆联接。志向状况下，您将端子压接在线缆上的全部作业仅发生在压接区。
正确实行的压接示例拜见下图。绝缘压接区紧缩绝缘层，但不会刺穿。线芯（或线刷）伸出于导体压接区前部的间隔至少等于线缆导体的直径。例如，1.02mm（18AWG）线缆应伸出至少.040"。在绝缘和导体压接区之间的部分能够看见绝缘层和导体。导体压接区在引进端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后一直坚持不变。
假定您的压接端子看起来和图B中的端子不同，或许是因为在压接工艺中呈现了差错。下面是压接工艺中或许呈现的13个最常见的问题，以及怎样避免它们。
1.压接高度过小
压接高度是指导体压接区在压接后的横截面高度，它是超卓压接最重要的特征。防水接插件制造商供给了为端子规划的每种线缆规范的压接高度。给定线缆的正确压接高度规划或公差或许小达0.002"。在如此严峻的规范下，查验压接机是否设置正确关于获得超卓压接是非常重要的。
过小(图I)或过大(图II)的压接高度无法供给规则的压接强度（对线缆端子的坚持力），会减小线缆拉拔力和额定电流，一般状况下还会引起压接头在非正常的作业条件下功用下降。过小的压接高度还会压断线芯或许折断导体压接区的金属。
2.压接高度过大
压接高度过大过大的压接高度无法正确紧缩线芯，引起压接区过大的无效空位，因为线芯和端子金属之间没有满意的金属间触摸。
问题#1和#2的处理办法很简单：调度压接机上的导体压接高度。在初次运用压接机进行作业时，运用图B,中所示的游标卡尺或千分尺检验压接高度在规则规划内，并且在作业进程中应按照要求的频度从头检查，以坚持正确的压接高度。
3.绝缘压接区过小
因为绝缘类型和厚度的多样性，防水接插件制造商一般不会供给绝缘层的压接高度。绝缘压接为导体压接区供给应力开释，这样在线缆曲折时不会使线芯折断。过小的绝缘压接区会使绝缘压接区中的金属应力过大，削弱其应力开释功用。
4.绝缘压接区过大
大多数类型的压接东西能够独立于导体压接高度而调度绝缘压接高度。正确的调度使得端子夹紧绝缘层至少180度，并且不会刺穿绝缘层。在端子的绝缘压接件的外径与线缆绝缘层的外径挨近相一起，最好的办法是IDT技能。
5.松懈的线芯
松懈的线芯(图V)是导致压接问题的另一个常见原因。假定所有线芯没有彻底关闭于导体压接区，压接件的强度和电流负载才华都会大幅下降。要获得超卓的压接，有必要满意防水接插件制造商指定的压接高度。假定并非所有线芯都对压接高度以及压接强度起到作用，那么压接件的功用将无法抵达规则要求。
一般来说，松懈线芯的问题是很简单处理的，只需从头收拢线缆成束，然后刺进进行压接的端子中。假定从线缆上剥下绝缘层是独自的操作进程，在处理或集束进程中或许会不小心将线芯分别。运用剥线并坚持工艺去除绝缘层，这样绝缘套并没有彻底从线缆上去除，直至准备用端子压接在线缆上，有助于最大极限减小线芯松懈问题问题。
6.剥线长度过短
假定剥线长度过短，或许线缆没有彻底刺进导体压接区，端接或许不能抵达规则的拉拔力，因为线缆与端子之间的金属间触摸削减了。如图VI所示，线缆的剥线长度过短(留意绝缘层处于正确方位)，伸出导体压接区前部的间隔无法获得要求的一个线缆外径。处理办法很简单：增大剥线设备的剥线长度至该端子的规则值。
7.线缆刺进过深
与过短的剥线长度相关的另一个压接问题，呈现在线缆刺进压接区过深的状况下。如图VII所示，绝缘层向前过深地刺进绝缘压接区，导体伸出至过渡区。在实践应用中，这或许引起三种失效方式。其间两种是因为导体压接区中金属间触摸削减，使得额定电流和线缆拉拔力下降。金属与塑料的触摸没有金属间触摸强健，并且它不导电。
第三种失效方式在防水接插件接合时或许呈现。假定线缆伸出至过渡区过深，插针端子的顶级磕碰上线缆，或许会阻止防水接插件彻底就位，或许或许导致插针或插孔端子曲折。这种状况称为端子磕碰。
在极点状况下，即使端子在外壳内彻底就位，但是会被推出外壳背部。要处理这个问题，承认没有运用过大的力将线缆刺进压接机而使之跳过压接机的线缆止口，或许调度线缆止口的方位使之正确地轴向定位已剥皮的线缆。
8."香蕉"(过度曲折)端子
最形象的压接问题之一称为"香蕉"压接(图VIII)，因为压接端子呈香蕉形状。这使得端子很难刺进外壳中，或许引起端子磕碰。这个问题很简单处理，调度压接机上的束缚销的方位即可。这个小销坐落压接机中，在压接区压接在线缆上时触摸端子的接合区。在压接进程中，端子一端的许多金属（在压接区中）移动。如此大的作用力趋向于强逼端子的前部上翘，除非被恰当的"束缚销"所束缚。
9.压接过于靠前
比较显着的一个压接问题是过渡区的部分被损坏，如图IX所示。在图示的端子中，竖直的突起部分是称为"端子止口"的规划特征。其功用是避免端子过深地刺进外壳。假定止口被彻底损毁，实践端子会被面向一贯穿过外壳。
处理办法比较简单：引起这一问题的原因是端子和金属条(当你从制造商处收到货时端子所衔接的金属条)相对于压接机的方位不正确。只需放松可交换东西的基板，然后从头对准压接机，即可处理问题。
10.喇叭口过小
喇叭口 (图X)的正确尺度是挨近端子资料厚度的2倍。例如，假定端子由厚度为.008"的资料制成，喇叭口应当约为.016"。虽然几千分之一英寸的差错不会在本质上影响端子的功用，假定缺少喇叭口，或许小于端子资料厚度，会有割断线芯的危险。保存的线芯削减会下降端接强度。要校正该问题，承认压接设备上的冲头和砧座正确对准。
11.喇叭口过大
假定喇叭口过大也会呈现问题(图Xl)，因为这会减小端子压接区与线缆触摸的总面积。线缆与端子的触摸面越小，线缆拉拔力越小。假定压接高度正确，那么或许是因为东西磨损引起的问题，应当予以替换。
12.尾料过长
在压接进程中，尾料从端子上裁切下来。假定保存的尾料过长 (图XII)，就会呈现问题。当端子刺进外壳中时，过长的金属尾料会伸出至防水接插件的后部，在施加较高的电压时引起防水接插件的相邻触点之间的电弧。假定端子前部的尾料过长，会干与防水接插件的接合和引起"端子磕碰"。
处理办法比较简单：调度压接机上的基板，使端子在压接机中正确居中。端子没有正确居中的另一个标志是喇叭口没有正确成形。呈现这种状况是因为喇叭口与尾料的东西具有空间联系。

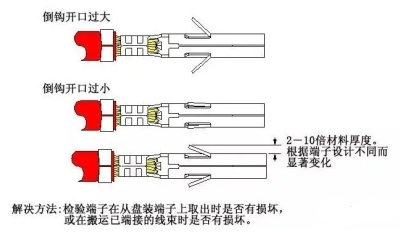

13.倒钩曲折
虽然倒钩曲折并不一定是不正确的压接进程发生的，但是防水接插件仍是会失效。倒钩(图XIII)或许向内或向外过度曲折，这会影响端子彻底锁入塑料外壳的才华。倒钩的损害或许是因为端子从卷轴上打开时，压接机的转轴固定器上的冲突轮过紧，也或许是端子压接在线缆上之后的转移引起的。一般已端接的线缆会捆扎成束，库存或运送至工厂的另一个地址。在捆扎进程中，或许每根已端接的线缆从线束中取出时，倒钩也或许会曲折。
假定是在压接机上呈现损坏，那么需要调度冲突轮的松紧度，只需坚持端子卷轴不会因为其自重而打开即可。假定问题出在捆扎进程，需要采用更小的线束或改善转移程序。
